Пластины ПИК 155-0,4 А

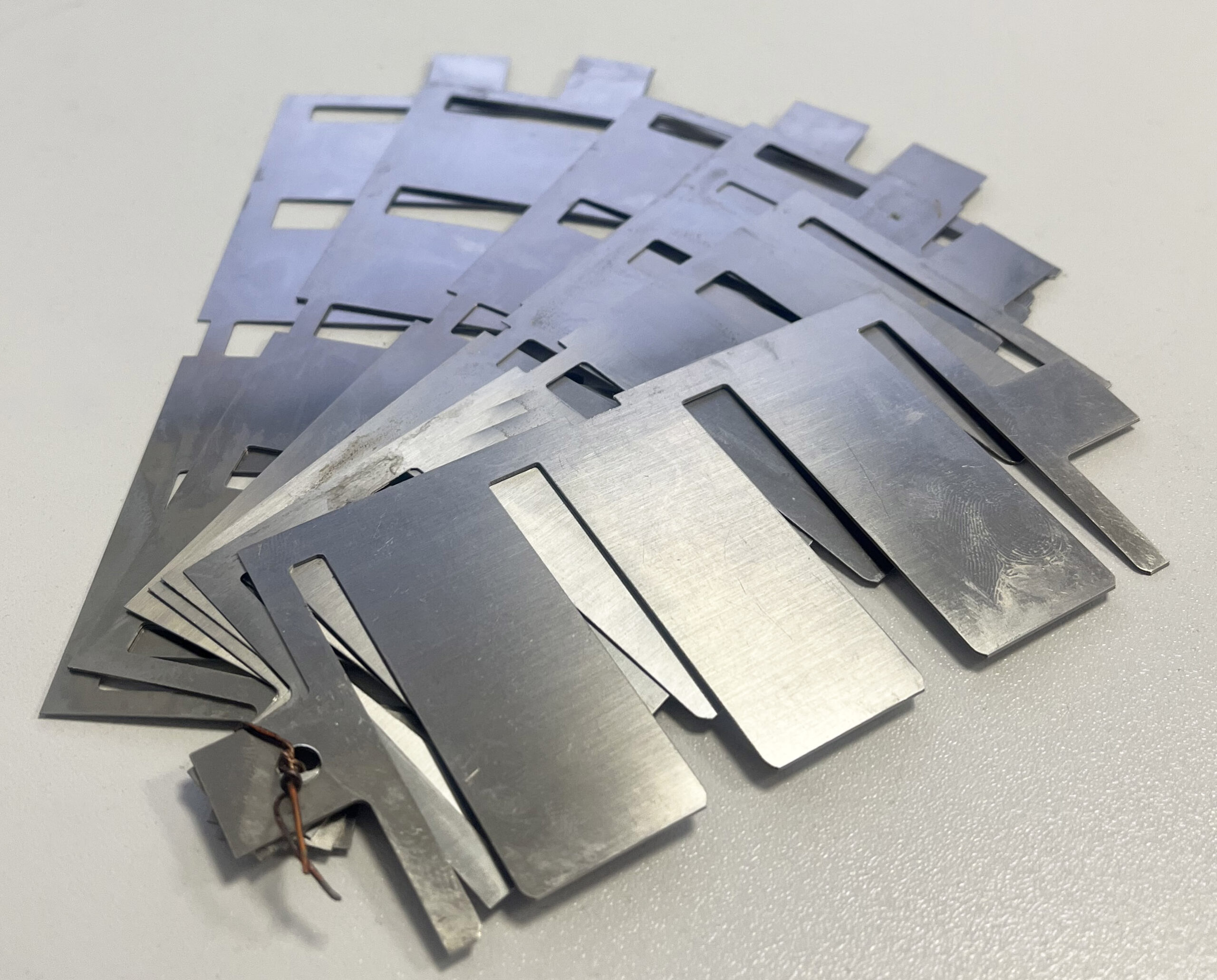

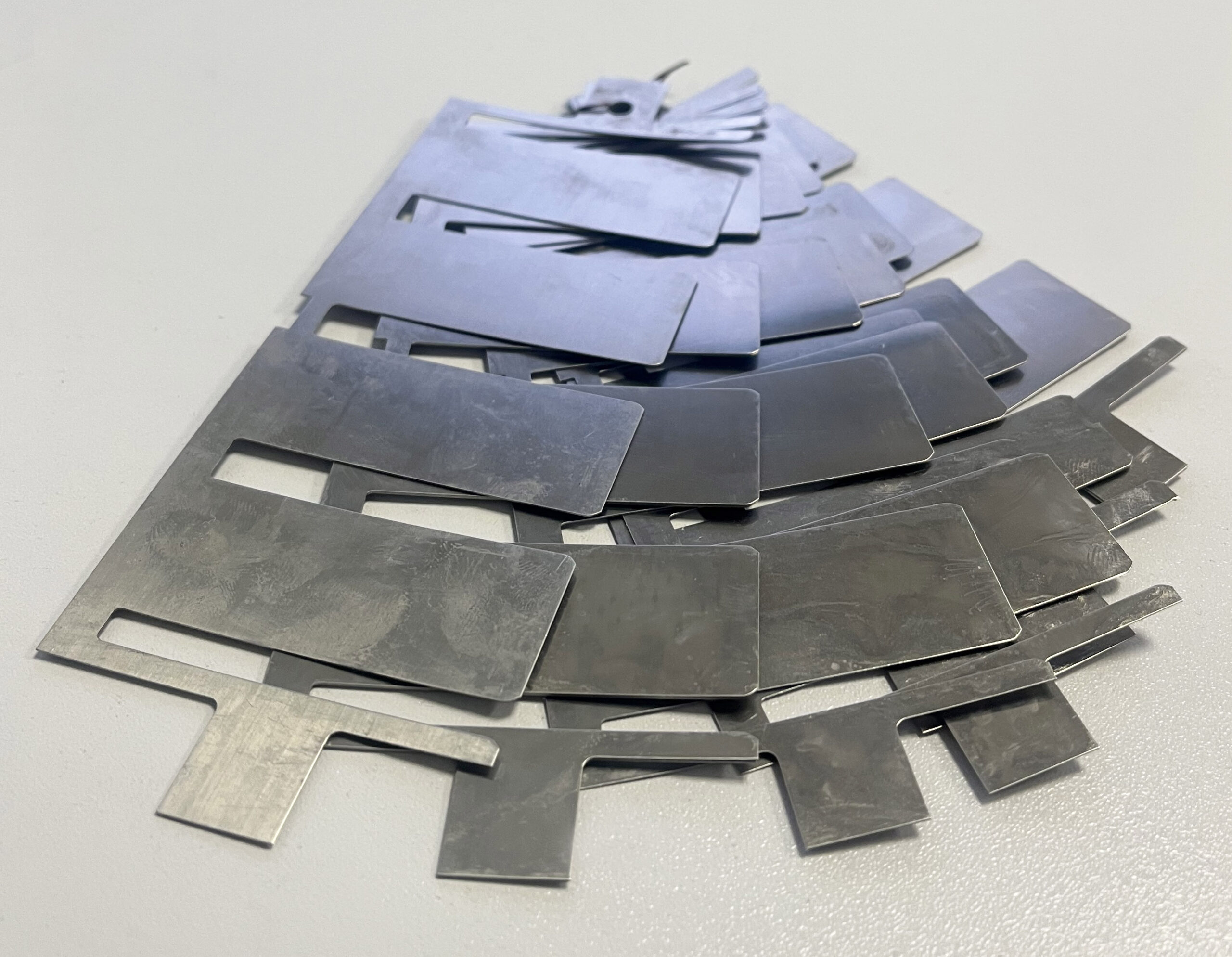

Комплект запорных пластин клапана ПИК 155-0,4 А (9 шт.) производства ООО «ПКП «ЭНМАШ»

Оригинальный ремонтный комплект упругих элементов ПИК 155-0,4 А изготавливается заводом ООО «ПКП «ЭНМАШ» по ТУ 3643-001-43503993-2020. Набор из 9 сменных полос служит основой для восстановления работоспособности прямоточных клапанов с диаметром посадочного места 155 мм. Узлы применяются во всасывающих и нагнетательных трактах промышленных компрессорных агрегатов 202ВП-6/18, 302ГП-6/30 и 402ВП-4/220. Продукция гарантирует герметичность при компримировании широкого спектра газов и атмосферного воздуха на частотах вращения коленвала до 1000 об/мин в установках как с масляной смазкой цилиндров, так и на сухом ходе.

Техническая спецификация узла:

• Базовый тип арматуры: прямоточный клапан серии ПИК;
• Монтажный посадочный диаметр: 155 мм;
• Объем ремонтного набора: 9 пластин;
• Назначение в газораспределении: впуск / нагнетание;
• Используемый материал: высоколегированная пружинная сталь марок Sandvik 7C / Sandvik 20C, сохраняющая высокий предел усталостной прочности в условиях многократных циклических деформаций.

Физика работы и признаки выработки ресурса

Подвижный затвор состоит из упругих тонких полос, которые под напором газового потока прогибаются, распахивая каналы в седле, а в конце такта смыкаются обратно, исключая обратный ход среды. При выработке ресурса, возникновении сколов или короблении металла клапан теряет плотность перекрытия. Через образовавшиеся зазоры сжатый газ сбрасывается во всасывающую полость, что ведет к перегрузке электродвигателя, критическому перегреву компрессорной головки и неспособности агрегата набрать нормативное технологическое давление.

Рекомендации по монтажу:

1. Позиционирование и фиксация деталей клапанного пакета выполняются строго по технологическим пазам при помощи направляющей планки плиты.
2. Каждая деталь комплекта ориентируется вогнутой (желобчатой) гранью по направлению к входным окнам прилегающего седла.
