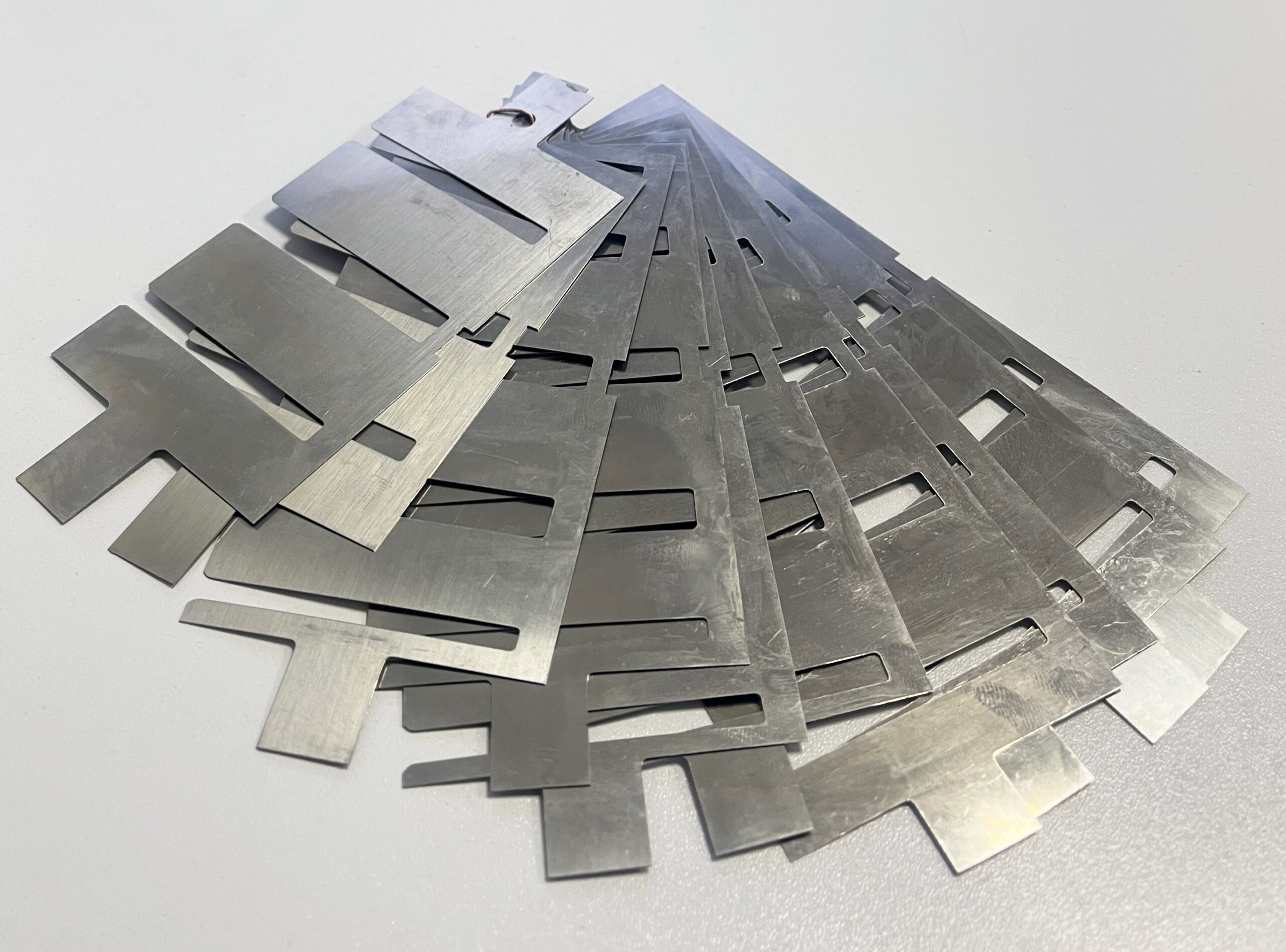

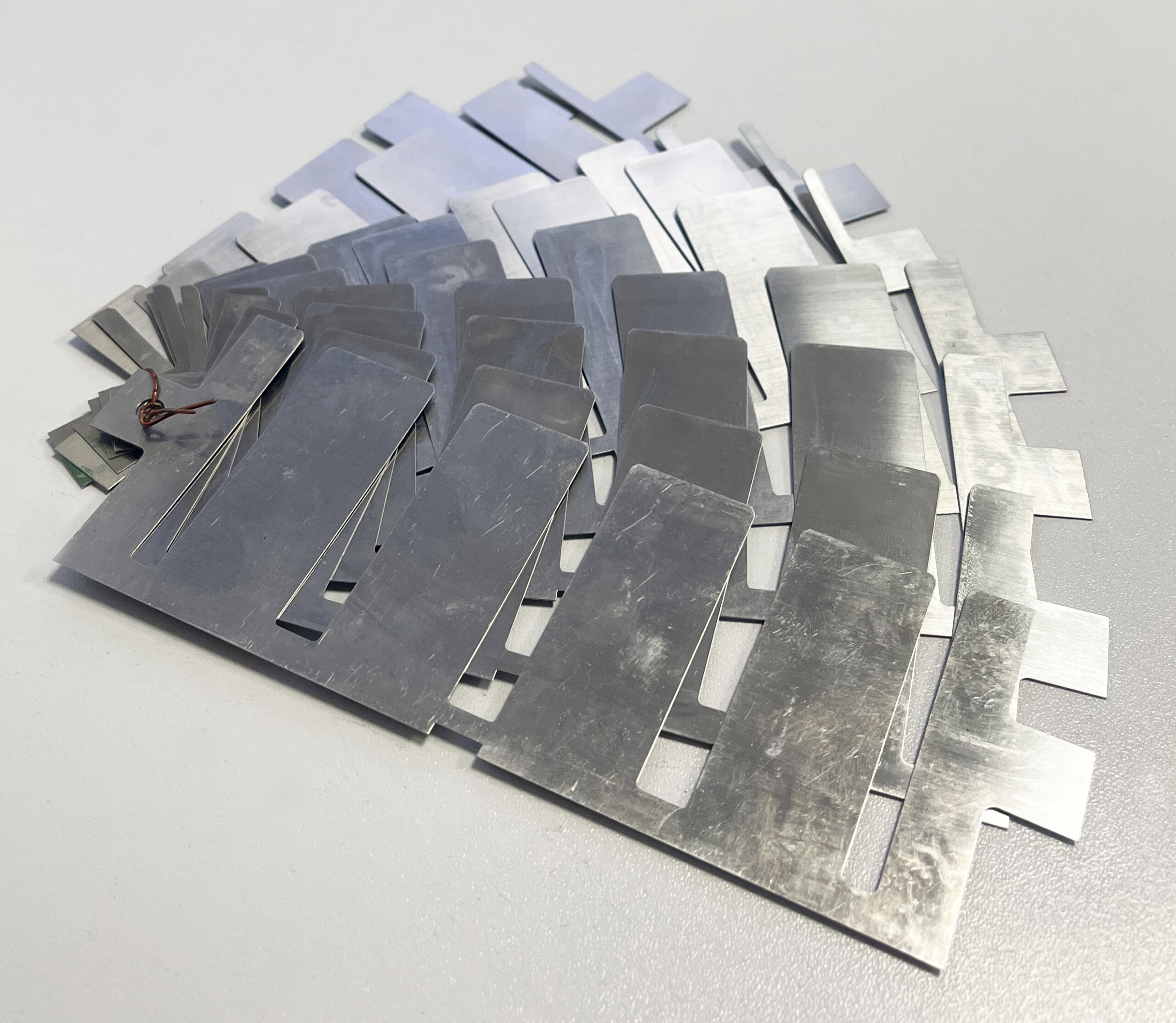

Комплект упругих пластин прямоточного клапана ПИК 165-0,4 А (10 шт.) от ООО «ПКП «ЭНМАШ»
Заводской набор запасных запорных полос ПИК 165-0,4 А производится машиностроительным заводом ООО «ПКП «ЭНМАШ» согласно нормам ТУ 3643-001-43503993-2020. Изделия поставляются ремонтным комплектом из 10 единиц и служат для восстановления функциональности прямоточных газораспределительных клапанов с установочным диаметром 165 мм. Детали предназначены для нагнетательных и всасывающих узлов промышленных поршневых компрессоров марок 202ВП-6/18, 302ГП-6/30 и 402ВП-4/220. Продукция гарантирует герметичность при сжатии широкого перечня газов и воздуха в установках с частотой вращения коленвала до 1000 об/мин (в модификациях со смазкой или сухим ходом поршня).
Конструкция и материалы:
- Серия клапанного узла: прямоточный механизм типа ПИК;
- Посадочный размер седла: 165 мм;
- Комплектация: 10 пластин;
- Рабочий контур: впускные и нагнетательные тракты;
- Материальная база: износостойкая пружинная сталь марок Sandvik 7C / Sandvik 20C, сохраняющая упругость при многомиллионных знакопеременных деформациях без риска хрупкого излома.
Функциональное назначение и признаки износа
Запорный механизм функционирует благодаря циклическому упругому прогибу тонких стальных полос: импульс давления газового потока отклоняет их, освобождая щелевые каналы седла, а спад напора возвращает пластины в исходное положение, блокируя обратный ток среды. В случае появления микротрещин, потери упругости или истирания кромок клапан утрачивает герметичность. Газ начинает стравливаться обратно в полость всасывания: нарушается тепловой баланс цилиндропоршневой группы, электропривод функционирует с постоянным перегрузом, а конечное давление в магистрали падает.
Регламент установки деталей:
- Сопряжение и центровка элементов осуществляются по технологическим пазам клапана с посадкой направляющей планки опорной плиты.
- Пластины ориентируются желобчатым профилем (вогнутой гранью) строго в направлении входных отверстий примыкающего седла.
