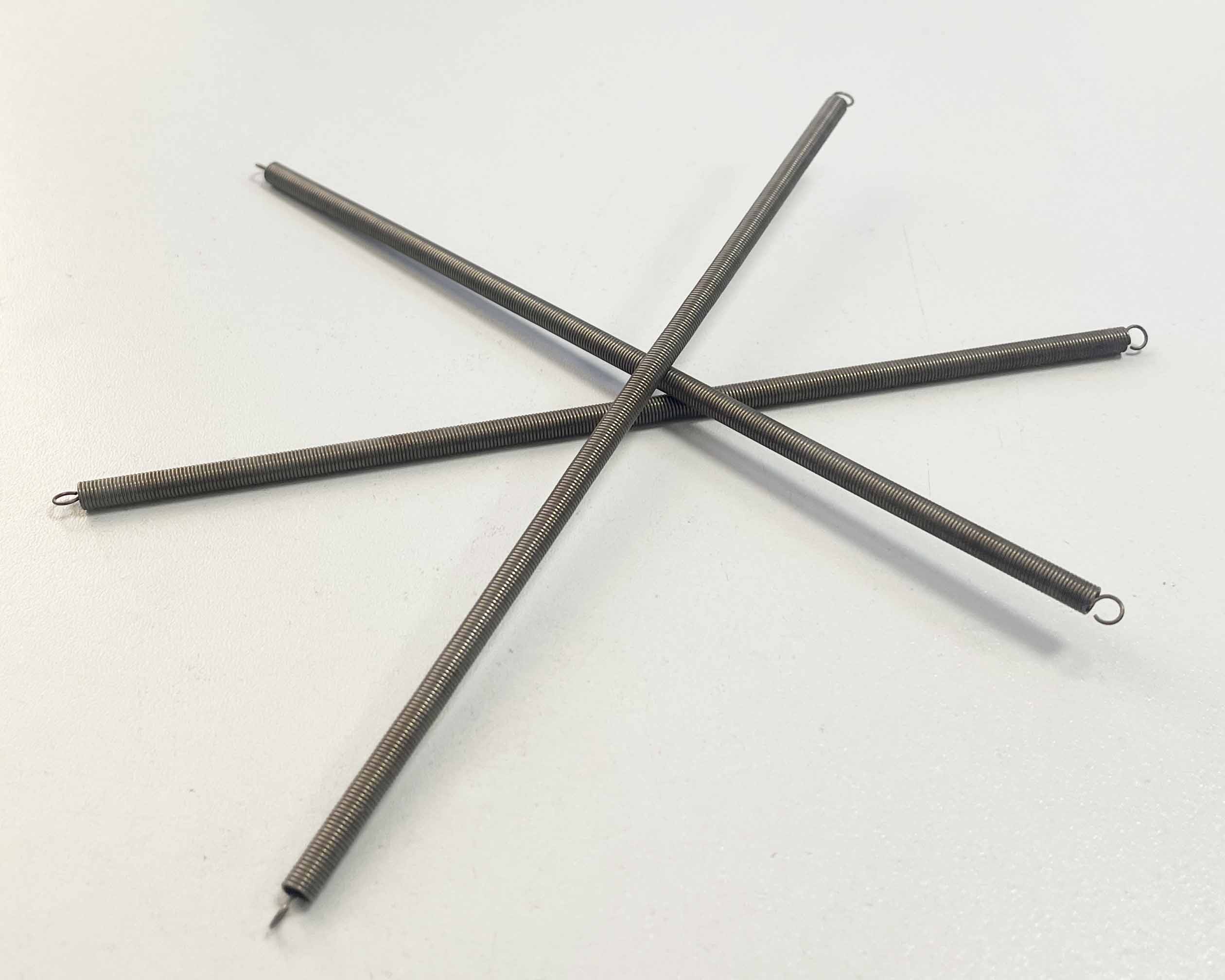

Пружина браслетная Н78-58-14 для сальников и маслоснимателей компрессоров от завода ООО ПКП «ЭНМАШ»
Надежный круговой поджим уплотнительных и замыкающих колец штока компрессоров серий 2ВМ10, 4ВМ10 и 4М10
Пружина браслетная сальника Н78-58-14 (диаметр 60 мм) производства ООО ПКП «ЭНМАШ» изготовлена в строгом соответствии с требованиями стандарта ТУ 3643-001-43503993-2020. Высокоточный упругий элемент предназначен для радиального поджатия уплотняющих и замыкающих колец в сальниковых блоках штока и маслоснимателях поршневых компрессоров серий 2ВМ10, 4ВМ10 и 4М10-40/70.
Применение пружинной высокоуглеродистой проволоки класса 11-1 гарантирует стабильное усилие упругого натяжения при непрерывных возвратно-поступательных перемещениях штока, предотвращая утечки технологических газов и проникновение масляных паров.
Ключевые преимущества
- Качественная пружинная сталь (проволока 11-1): высокий предел выносливости, стойкость к усталостным деформациям и сохранение расчетной упругости при длительном циклическом растяжении.
- Равномерный радиальный поджим: кольцевая браслетная форма обеспечивает строго симметричное обжатие сегментов уплотнительных и замыкающих колец по наружному диаметру 60 мм, исключая зазоры и локальные перекосы.
- Широкая совместимость: узел применяется в сальниках чертежей 71-2-2, 89-2-1с, 89-4-2с, маслоснимателях Н254-2Е и комплектах колец серий Н78-58, 76-2-4Б и Н254.
- Прямые поставки от производителя: строгое соответствие ТУ, заводской контроль геометрии и упругих характеристик, оперативная отгрузка со склада.
Конструкция и принцип действия
Браслетная пружина Н78-58-14 замыкается в кольцо и укладывается в наружную канавку уплотнительных и маслосъемных элементов сальникового блока штока:
- Пружина создает постоянное центростремительное усилие, плотно прижимая рабочие кромки уплотняющих (Н78-58-12, 76-2-4Б-3, Н254-2-6) и замыкающих (Н78-58-13, 76-2-4Б-4, Н254-2-3А) колец к полированной поверхности штока компрессора.
- По мере естественного износа контактных поверхностей колец браслетная пружина непрерывно компенсирует зазор, предотвращая прорыв сжатых газов и обеспечивая герметичность сальниковой камеры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование детали | Пружина браслетная сальника Н78-58-14 |
| Тип элемента | Браслетная пружина замыкающего/уплотняющего кольца |
| Производитель | ООО «ПКП «ЭНМАШ» |
| Нормативный документ | ТУ 3643-001-43503993-2020 |
| Посадочный диаметр колец | 60 мм |
| Материал изготовления | Проволока 11-1 |
| Масса изделия | 0,009 кг |
| Назначение | Радиальный поджим колец сальников и маслоснимателей |
Применяемость в сборочных узлах и компрессорах
Пружина Н78-58-14 устанавливается в следующие сборочные узлы:
- Сальник ∅ 60-4 (чертеж 71-2-2)
- Сальник ∅ 60-4 на компрессор 4М10-40/70 (чертежный номер 89-2-1с)
- Сальник ∅ 60-7 на компрессор 4М10-40/70 (чертежный номер 89-4-2с)
- Маслосниматель в сборе (чертежный номер Н254-2Е)
Совместимые уплотнительные и маслосъемные кольца:
- Кольца уплотняющие (Д=60 мм): Н78-58-12, 76-2-4Б-3, Н254-2-6
- Кольца замыкающие (Д=60 мм): Н78-58-13, 76-2-4Б-4, Н254-2-3А
Совместимость с компрессорным оборудованием:
- Серия 2ВМ10: 2ВМ10-50/8, 2ВМ10-50/9, 2ВМ10-63/9
- Серия 4ВМ10: 4ВМ10-100/8, 4ВМ10-100/9, 4ВМ10-120/9
- Серия 4М10: 4М10-40/70
Заказ и консультация
ООО ПКП «ЭНМАШ» обеспечивает постоянный складской запас браслетных пружин, сальниковых колец и уплотнительных узлов для поршневых компрессоров.
Для консультации, проверки складских остатков и расчета стоимости партии свяжитесь с отделом продаж завода.
