Промышленные поршневые установки серии ВУ остаются востребованным решением на многих производственных предприятиях благодаря своей ремонтопригодности и неприхотливости к условиям эксплуатации. В этой статье я, как практикующий инженер компании ООО «ПКП ЭНМАШ», подробно разберу технические характеристики и конструкцию этих агрегатов. Опираясь на многолетний опыт поставок запчастей и диагностики оборудования, я расскажу, на какие слабые узлы следует обращать внимание в первую очередь, как правильно проводить дефектовку и в каких случаях ремонт целесообразнее замены.
Для обеспечения стабильной работы пневмомагистрали предприятия необходимо четко понимать базовые параметры источника сжатого воздуха. В промышленном сегменте часто возникает путаница с модификациями. Рассмотрим базовые модели.
Номинальная производительность компрессора ву 3 5 составляет 3,5 кубических метра в минуту (м³/мин). Индексы «9» и «10» в маркировке указывают на конечное давление нагнетания в кгс/см² (атмосферах). Таким образом, компрессор ву-3.5/9 выдает рабочее давление 9 атм, а модель ву-3.5/10 рассчитана на 10 атм. Этих параметров достаточно для обеспечения работы тяжелого пневмоинструмента, пескоструйных аппаратов и производственных линий.
Основные характеристики, которые содержит стандартный паспорт компрессора ву 3 5 9 и его старшего аналога:
- Тип: стационарный, компрессор воздушный поршневого типа.
- Схема сжатия: двухступенчатая с промежуточным охлаждением.
- Привод: от электродвигателя через упругую муфту или клиноременную передачу (зависит от исполнения).
- Охлаждение: воздушное, принудительное (от вентилятора-маховика).
- Режим работы: продолжительный (ПВ 100% при соблюдении теплового режима).
ИНЖЕНЕРНАЯ СПРАВКА: Часто клиенты задают вопрос, стоит ли менять старый агрегат на современный винтовой компрессор. Мой ответ: если у вас рваный график потребления воздуха с частыми пусками и остановками, поршневой компрессор серии ВУ будет предпочтительнее и дешевле в обслуживании. Для непрерывного круглосуточного расхода лучше рассмотреть винтовые машины от Atlas Copco, Remeza или Ремеза-Бежецк.

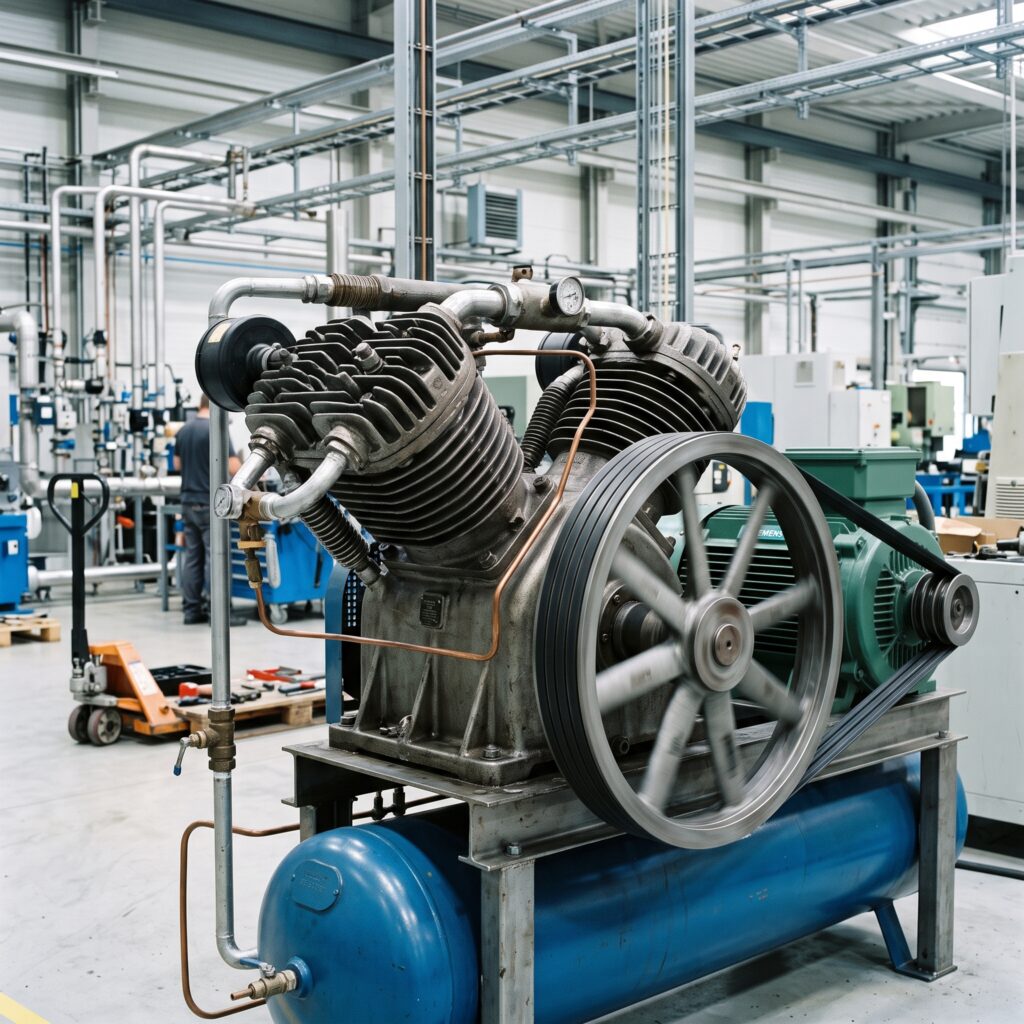

Чтобы понимать причины поломок, важно знать, как спроектирована машина. Классическое компрессор ву 3 5 10 устройство представляет собой V-образную (иногда W-образную) конфигурацию цилиндров. Такая компоновка обеспечивает хорошую балансировку кривошипно-шатунного механизма и эффективный обдув оребренных поверхностей.
Компрессор ву 3,5/10 конструкция включает в себя:
- Картер и коленчатый вал: Основа агрегата, где находится запас масла.
- Цилиндро-поршневая группа (ЦПГ): Включает цилиндры первой (низкого) и второй (высокого) ступеней.
- Клапанные блоки: Всасывающие и нагнетательные прямоточные или кольцевые клапаны.
- Промежуточный охладитель (интеркулер): Снижает температуру воздуха между ступенями для повышения КПД сжатия.
- Система управления: Включает реле компрессора (прессостат) для автоматического пуска и останова по давлению.
Понимая компрессор ву 3,5 устройство, вы сможете легко локализовать утечку воздуха или падение давления на конкретной ступени.
Учитывая, что это компрессор поршневый тяжелого класса, основные проблемы связаны с естественным износом трущихся пар и температурными нагрузками. В моей практике ремонта и поставок запчастей чаще всего фигурируют следующие узлы:
- Клапанная группа. Любой клапан компрессора работает в условиях жесточайших циклических нагрузок и высоких температур. Поломка пластин или ослабление пружин ведет к перепуску воздуха. Также критически важен обратный клапан компрессора ву 3.5 (монтируется на нагнетательной магистрали перед ресивером). Если он не держит, сжатый воздух из ресивера давит обратно на поршни, что делает невозможным нормальный запуск электродвигателя и вызывает срабатывание тепловой защиты.
- Поршневые кольца и цилиндры. При капитальном ремонте ключевым параметром становится компрессор ву 3.5/9 градация поршня. Цилиндры имеют свойство изнашиваться «бочкой» или эллипсом. Заводы-изготовители предусматривают ремонтные размеры. Нельзя просто поставить номинальное кольцо в изношенный цилиндр — вы получите колоссальный пропуск масла (так называемое «кидание масла») и падение производительности.
- Муфта привода. Упругая муфта компрессора (часто пальцевая или МУВП) передает крутящий момент от тяжелого ротора двигателя. Разрушение резиновых пальцев (эластомеров) приводит к сильным вибрациям, разбивающим подшипниковый узел коленвала.
- Система смазки. Неправильно подобранное масло для компрессора — убийца шатунных шеек. Необходимо использовать специализированные компрессорные масла (например, КС-19 или современные синтетические аналоги с нужной вязкостью и температурой вспышки). Использование обычного моторного масла ведет к образованию нагара на клапанах, что может стать причиной возгорания паров в нагнетательной магистрали.
Как технический специалист, я рекомендую строгий алгоритм поиска неисправностей. Не стоит разбирать половину машины при малейшем отклонении. Вот типичная диагностическая цепочка:
- Признак: Слишком долгий набор давления в ресивере (падение производительности).
- Вероятная причина: Износ поршневых колец или зависание нагнетательного клапана.
- Что проверить: Температуру головок цилиндров.
- Чем измерить: Инфракрасным пирометром. Если головка первой ступени аномально горячая — проблема во всасывающих клапанах (воздух гоняется туда-сюда).
- Что делать дальше: Снять клапанную крышку, извлечь плиту. Осмотреть пластины на наличие трещин и нагара. Если клапаны целы — мерить тепловой зазор в замке поршневого кольца (использовать щупы).
Другой частый запрос — когда компрессор ВУ не запускается под давлением. Если электрическая часть (пускатели, реле) исправна, проблема в 90% случаев в том, что не разгрузилась магистраль между головкой и ресивером. Причина — неисправный обратный клапан или забитая трубка сброса давления.
Эксплуатация неисправного компрессора высокого давления смертельно опасна. Я настаиваю на немедленной остановке агрегата при появлении следующих признаков:
- Резкий, звонкий металлический стук в картере. Это свидетельствует о разрушении баббитовой заливки шатунных вкладышей или износе поршневого пальца. Дальнейшая работа приведет к обрыву шатуна и пробитому блоку картера.
- Падение давления масла ниже критической отметки (при наличии системы принудительной смазки с маслонасосом). Отсутствие масляного клина уничтожает коленвал за считанные минуты.
- Появление густого сизого дыма из сапуна картера в сочетании с запахом гари. Это прорыв раскаленных газов через поршневую группу, риск воспламенения паров масла.
Рано или поздно каждый главный механик задается вопросом: целесообразен ли очередной ремонт компрессора?
Ремонт полностью оправдан, если изношены расходники: поршневые кольца, клапанные пластины, сальниковая набивка, эластичные вставки муфт. Даже расточка цилиндров под 1-й или 2-й ремонтный размер — это штатная, экономически обоснованная процедура.
Однако, если при дефектовке выявлены трещины в чугунном литье блока картера, а коленчатый вал уже прошел все стадии шлифовки ремонтных размеров и имеет предельные биения, восстанавливать такой агрегат — финансовая ошибка. В этом случае правильным решением будет новый компрессор ву купить в сборе или приобрести «голую» компрессорную головку (блок сжатия) и установить её на существующую раму с двигателем. Прежде чем купить компрессор целиком, просчитайте с нашим отделом снабжения стоимость замены самого компрессорного блока — часто это экономит до 50% бюджета.
В технической документации компрессора ВУ 3.5/10 указаны жесткие допуски. Остановлюсь на самом критичном параметре — поршневой группе.

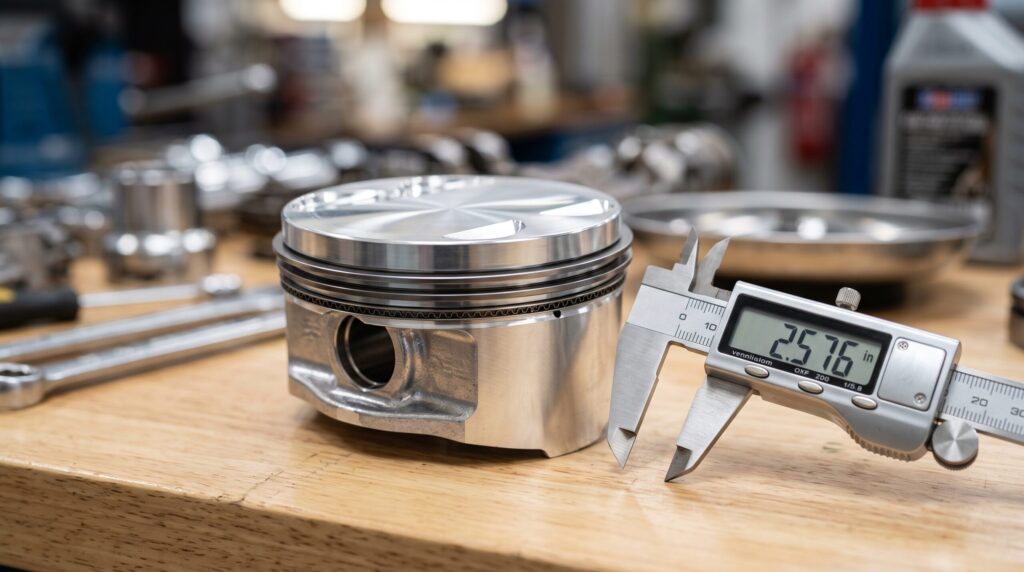

Риски неправильного подбора: При капитальном ремонте цилиндры растачивают. Если цилиндр расточен в ремонтный размер (например, +0,5 мм), то поршень и поршневые кольца обязаны иметь соответствующую ремонтную градацию. Установка номинального поршня в расточенный цилиндр вызовет перекос, ударные нагрузки и мгновенный пропуск масла. Установка колец большего размера без подгонки теплового зазора приведет к их смыканию при нагреве и заклиниванию поршня (задиры на зеркале цилиндра гарантированы).
Что можно проверить своими силами, а когда нужен специалист?
- Силами службы КИПиА/механиков: замена масла, чистка воздушного фильтра, замена клапанов, регулировка реле давления, натяжка ремней/обслуживание муфты.
- Только силами квалифицированных мотористов: шлифовка коленчатого вала, расточка и хонингование цилиндров, подбор вкладышей, выставление тепловых зазоров ЦПГ.
Ниже я свел в таблицу самые частые отклонения в работе компрессора ву 3.5 10, с которыми регулярно сталкиваюсь при анализе заявок.
| Симптом | Вероятная причина | Метод диагностики (прибор) | Последствия при игнорировании | Решение |
|---|---|---|---|---|
| Стук в блоке цилиндров | Износ вкладышей, поршневых пальцев | Стетоскоп механика, замер зазоров микрометром | Обрыв шатуна, пробитый картер | Замена вкладышей, шлифовка коленвала |
| Долгий набор давления | Поломка/нагар клапанных пластин | Пирометр (перегрев головки), манометр | Работа без остановок, перегрев агрегата | Чистка или замена клапанов в сборе |
| Сильная вибрация | Разрушена муфта компрессора | Визуальный осмотр эластомеров, виброметр | Разрушение подшипниковых опор двигателя | Замена упругих пальцев или муфты целиком |
| Двигатель гудит, не крутит | Не сброшено давление из магистрали | Манометр в нагнетательной трубе | Срабатывание тепловой защиты, сгорание обмоток | Замена/ревизия обратного клапана |
| Масло в сжатом воздухе | Износ маслосъемных колец, износ цилиндра | Осмотр конденсата, замер компрессии | Загрязнение пневмооборудования, пневматики | Расточка ЦПГ, замена колец/поршня (с учетом градации) |
Кейс 1. Металлургический завод. Проблема с запуском.
- Проблема: Компрессор ву 3 5 10 штатно набирал 10 атмосфер, отключался по реле, но при падении давления до 7 атмосфер не мог запуститься. Двигатель мычал и выбивал автомат.
- Диагностика: Штатный электрик настаивал на сгоревшем моторе. Я посоветовал механикам скинуть нагнетательную трубку перед ресивером. В трубке оказалось давление 10 атм, которое давило на поршни, не давая валу провернуться.
- Решение: Проблема скрывалась в изношенном седле обратного клапана. Была произведена замена обратного клапана и ревизия разгрузочного клапана на прессостате.
- Результат: Нормальный пуск под нагрузкой восстановлен без дорогостоящего ремонта электрики.
Кейс 2. Вагоноремонтное депо. "Кидание" масла.
- Проблема: Установка, которую по документам обозначают как компрессоры ВУ 3,5/9, расходовала до 1 литра масла в смену. Пневмоинструмент в цеху заливало эмульсией.
- Диагностика: При вскрытии цилиндров обнаружен износ «эллипсом». Предыдущая бригада при ремонте установила новые номинальные кольца без расточки гильз.
- Решение: Цилиндры были переданы на расточку, в ПКП ЭНМАШ были заказаны поршни и кольца ремонтного размера (2-я градация).
- Результат: Унос масла прекратился, КПД агрегата вырос на 15%.
Ответы на частые вопросы (FAQ)
1. Чем отличается компрессор ВУ 3.5/9 от 3.5/10?
Основное отличие кроется в настройках системы управления и предохранительных клапанов. Производительность идентична, но первая модель отключается при достижении 9 кгс/см², а вторая рассчитана на сжатие до 10 кгс/см². Габариты и посадочные места у них одинаковые.
2. Какое масло для компрессора ВУ лучше заливать?
Я рекомендую использовать специализированное минеральное компрессорное масло КС-19 (по ГОСТ) для обычных условий или импортные аналоги VDL 100/150 (по DIN 51506) для тяжелых режимов работы. Строго запрещено лить моторные и трансмиссионные масла!
3. Где находится обратный клапан компрессора ВУ 3.5?
Как правило, он устанавливается непосредственно на входе магистрали нагнетания в воздухосборник (ресивер) или на самом выходе из головки компрессора второй ступени.
4. Как правильно подобрать запчасти, зная градацию поршня?
Если на днище вашего старого поршня или в паспорте стоит индекс ремонтного размера, вы должны сообщить его нам при заказе. Мы подберем кольца, соответствующие именно этому увеличенному диаметру, чтобы избежать задиров.
5. Стоит ли ремонтировать клапаны, меняя только пластины?
Да, если посадочные седла не имеют глубокой выработки и раковин. Если седло изношено, замена одних пластин и пружин поможет лишь на пару недель — лучше менять клапан в сборе.
Чтобы компрессора ву 3.5/10 и их аналоги служили годами до капитального ремонта, внедрите в службу главного механика этот еженедельный чек-лист:
- Проверка уровня масла: Выполняйте ежедневно перед пуском. Уровень должен быть строго по центру смотрового окна или по метке щупа.
- Слив конденсата из ресивера: Выполнять каждую смену. Накопление воды уменьшает полезный объем ресивера и ведет к коррозии.
- Осмотр всасывающих фильтров: Продувка сжатым воздухом раз в неделю. Замена фильтроэлементов — раз в 500 моточасов. Забитый фильтр — причина перегрева и потери производительности.
- Протяжка болтовых соединений и проверка муфты: Раз в месяц. Вибрация ослабляет крепления картера к раме и шпильки головок.
- Подбор запчастей по спецификации: Не экспериментируйте с аналогами неизвестного происхождения. Обратитесь к инженерам ПКП ЭНМАШ — мы по вашему шильдику или размерам подберем оригинальные или проверенные контрактные детали с гарантией совместимости.
