Устройство перепускного клапана воздушного компрессора: принцип работы и схемы подключения

Перепускной клапан (байпасный клапан) — это критически важный элемент гидравлических и пневматических контуров, обеспечивающий поддержание заданного давления в системе путем непрерывного или периодического отвода части рабочей среды в линию всасывания или атмосферу. В отличие от чисто предохранительной арматуры, которая срабатывает только при аварийных скачках, перепускной клапан компрессора участвует в штатном регулировании производительности оборудования, обеспечивая его стабильную и энергоэффективную работу.

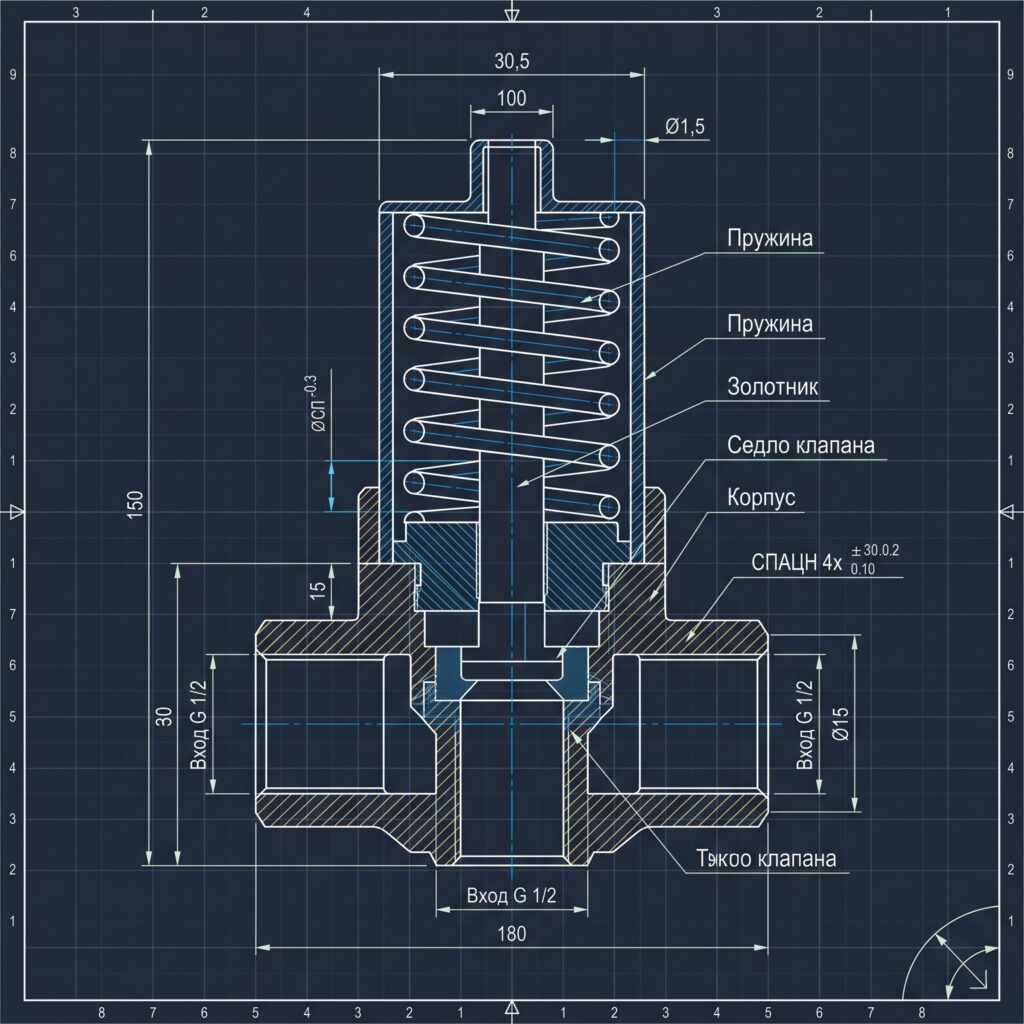

Независимо от конкретного производителя (будь то Atlas Copco, ABAC, Fiac или оборудование Бежецкого завода), базовая архитектура байпасной арматуры остается неизменной. В основе конструкции лежат следующие элементы:

• Корпус: изготавливается из латуни, бронзы или нержавеющей стали, выдерживающей высокие пневматические и термические нагрузки.
• Золотник (или поршень/мембрана): подвижный рабочий орган, перекрывающий проходное сечение.
• Седло: посадочное место золотника, обеспечивающее герметичность при закрытом положении.
• Пружина (настроечный элемент): калиброванная деталь, определяющая порог срабатывания.

Принцип работы:

Рабочая среда (сжатый воздух) поступает во входной патрубок и оказывает усилие на золотник. Пока сила давления сжатого воздуха меньше усилия, с которым пружина прижимает золотник к седлу, клапан закрыт. Как только рабочее давление превышает заданную уставку, золотник отжимается. Происходит пропорциональный сброс давления в линию перепуска (байпас). Как только баланс восстанавливается, пружина возвращает золотник на посадочное место, герметизируя пневмосистему.

Интеграция клапанов зависит от типа компрессорной установки и логики управления пневматической магистралью.

Схема 1: Внутренний байпас (режим холостого хода)

Применяется преимущественно в винтовых компрессорах. При достижении максимального давления автоматика закрывает всасывающий клапан, а перепускной открывает линию рециркуляции внутри масляного или воздушного контура. Компрессор продолжает работать, но не нагнетает воздух в ресивер, что снижает пусковые токи при частых включениях/выключениях.

Схема 2: Сброс в атмосферу или ресивер низкого давления

Часто встречается на поршневых компрессорах. Например, перепускной предохранительный клапан компрессора Remeza может выполнять двойную функцию: стравливать излишки воздуха из нагнетательной трубки между компрессорной головкой и обратным клапаном перед остановкой мотора, облегчая последующий пуск.

Отказ регулирующей арматуры напрямую влияет на энергоэффективность и ресурс поршневой группы или винтового блока.

Усиленная диагностика (алгоритм для механиков):

• Признак: Компрессор не выходит на номинальное рабочее давление, постоянный шум стравливаемого воздуха.
• Вероятная причина: Заклинивание золотника в открытом положении или износ уплотнения седла.

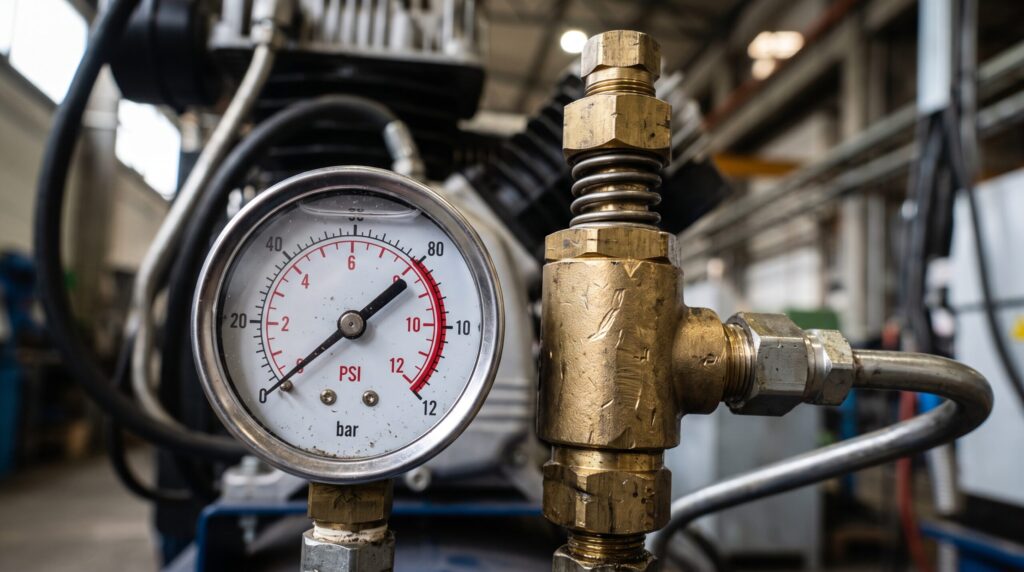

• Что проверить: Герметичность посадки клапана при неработающем нагнетании.
• Чем измерить: Поверенный промышленный манометр на ресивере и мыльный раствор для поиска внешних утечек.
• Что делать дальше: Демонтировать узел. Провести дефектовку пружины на предмет потери жесткости.

Что можно проверить своими силами, а когда нужен специалист:

• Силами штатного слесаря: Визуальный осмотр, очистка корпуса от масляных отложений, проверка срабатывания при ручном принудительном сбросе (если конструкцией предусмотрено кольцо срыва).
• Работа профильного специалиста: Калибровка пружины на испытательном стенде (строго по ГОСТ 12.2.016-81), притирка седла, настройка дифференциала давлений (гистерезиса) в связке с реле давления (прессостатом).

Эксплуатация неисправной пневматики недопустима. Срочная остановка оборудования требуется, если:

1. Давление перепускного клапана не стабилизируется: Стрелка манометра уходит в красную зону (превышение допустимого рабочего давления более чем на 10-15%). Риск разрыва ресивера или воздушной магистрали.
2. Заметна сильная вибрация и металлический лязг со стороны клапанного узла при сбросе. Это маркер разрушения пружины. Осколки металла могут попасть в рабочую полость.
3. Температура корпуса критически возрастает из-за постоянного дросселирования сжатого воздуха через микротрещины (эффект Джоуля-Томсона и трение).

Совместимость и параметры подбора:

При выборе замены необходимо опираться на паспорт компрессорной установки. Ключевые параметры:

• Диаметр и тип присоединительной резьбы (например, G 1/4″, G 1/2″, М22х1.5).
• Пропускная способность (л/мин или м³/ч).
• Диапазон заводской настройки давления (бар/МПа).

Риски неправильного подбора:

Установка арматуры с заниженной пропускной способностью приведет к тому, что при резком скачке система не успеет сбросить излишек, что вызовет срабатывание аварийной защиты или разрушение уплотнений. Использование слишком жесткой пружины увеличит нагрузку на электродвигатель.

Когда ремонт перепускного клапана экономически нецелесообразен:

Если при дефектовке обнаружены глубокие задиры на зеркале седла, сорвана присоединительная резьба на латунном корпусе или наблюдается сильная коррозия пружины — ремонт узла теряет смысл. Замена детали в сборе выгоднее и гарантирует надежную работу пневмосистемы, исключая риски внезапного простоя цеха.

Ответы на частые инженерные вопросы (FAQ)

1. В чем разница между перепускным и предохранительным клапанами?

Предохранительный клапан — это устройство последней надежды, срабатывающее только при аварии. Перепускной — это регулирующая арматура, которая постоянно работает в штатном режиме, отводя избыток среды (байпасирование) для поддержания заданных параметров.

2. Можно ли самостоятельно регулировать давление срабатывания?

Допускается только в рамках диапазона, указанного заводом-изготовителем, и только квалифицированным персоналом с обязательным контролем по поверенному манометру. Самовольная перетяжка пружины категорически запрещена.

3. Подходит ли один и тот же клапан для воздуха и для масла?

Нет. Несмотря на конструктивное сходство, материалы уплотнений (золотника/седла) кардинально отличаются. Маслобензостойкие резины (NBR, FPM) используются для масла, а для воздуха могут применяться другие полимеры или притирка металл-по-металлу.

4. Ищу оригинальный перепускной клапан для компрессора воздушного, можно ли ставить аналог?

Да, если аналог полностью совпадает по резьбе, пропускной способности и давлению срабатывания. Специалисты ПКП ЭНМАШ регулярно осуществляют кросс-подбор качественных аналогов европейских и отечественных брендов без потери надежности.

5. Как часто нужно проводить ревизию байпасной арматуры?

По данным производителей, визуальный контроль и проверка срабатывания должны проводиться ежемесячно. Полная ревизия (с разборкой и дефектовкой уплотнений) — при каждом большом ТО (обычно каждые 2000-4000 моточасов, в зависимости от модели).

Регулярная инспекция — залог долговечности пневмосистемы. Используйте эту памятку при ТО:

1. Осмотр корпуса клапана на предмет трещин и следов окисления (ржавчины).
2. Контроль отсутствия нехарактерного шипения при достижении рабочего давления.
3. Принудительный сброс (если предусмотрен штоком/кольцом) для проверки отсутствия залипания.
4. Проверка герметичности резьбовых соединений (нанесение мыльного раствора).
5. Сверка показаний манометра в момент открытия байпаса с паспортными уставками.
