Пластины ПИК 125-1,0 Б

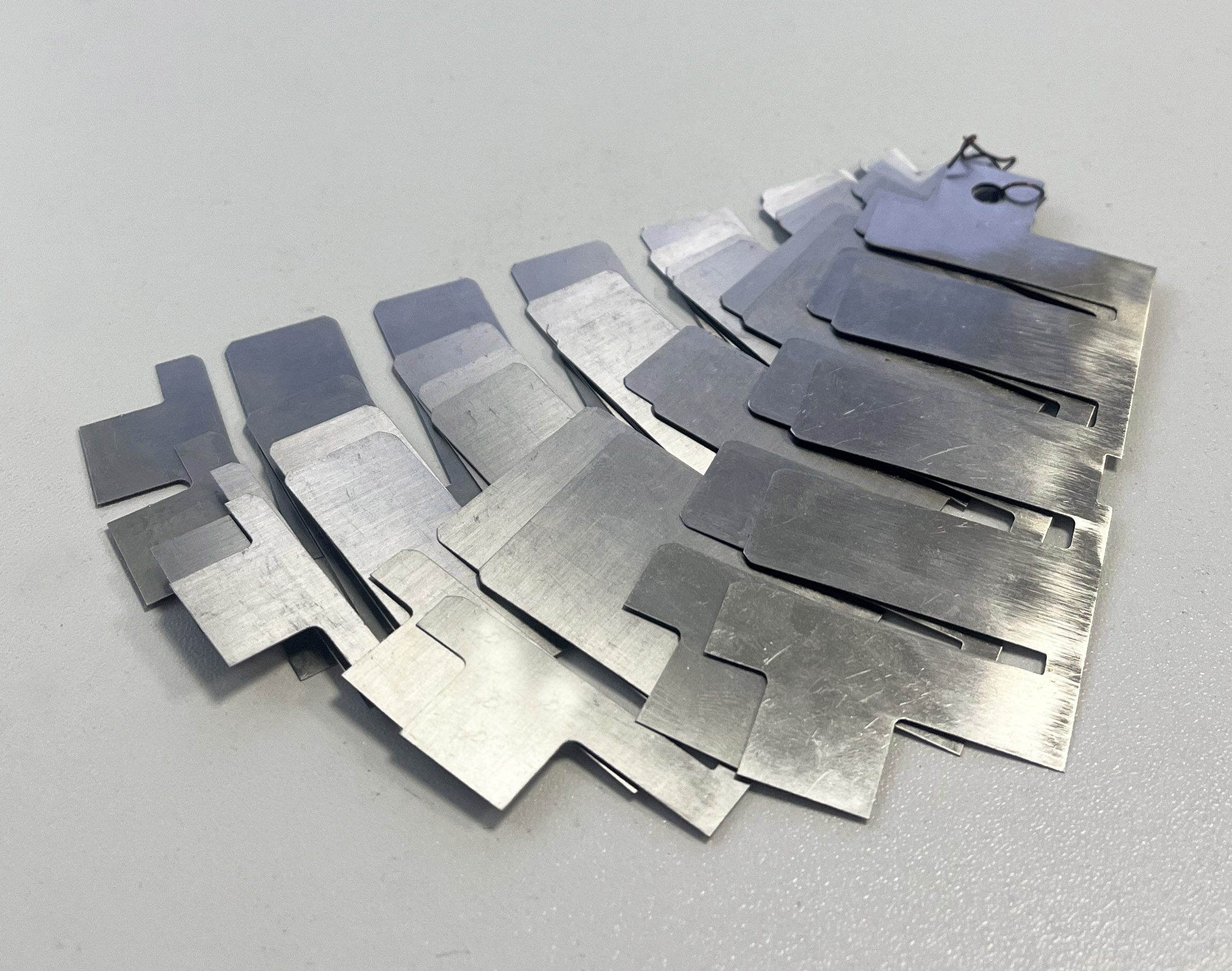

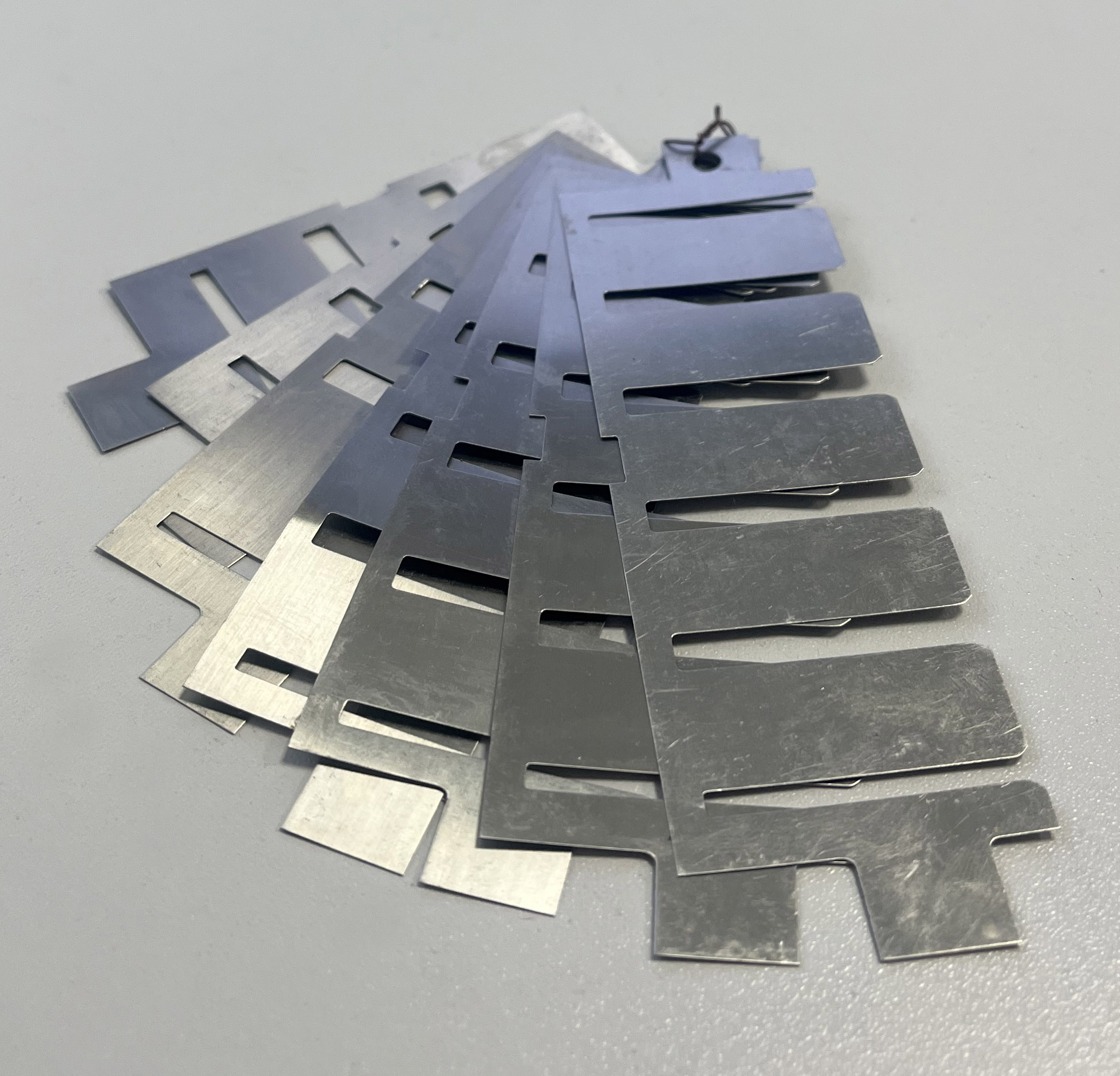

Ремкомплект пластин клапана ПИК 125-1,0 Б (8 шт.) от завода ООО «ПКП «ЭНМАШ»

Сменные запорные полосы типоразмера ПИК 125-1,0 Б изготавливаются производственным предприятием ООО «ПКП «ЭНМАШ» по ТУ 3643-001-43503993-2020. Набор из 8 упругих элементов служит ремонтным комплектом для прямоточных газораспределительных клапанов с посадочным диаметром 125 мм. Изделия предназначены для установки во впускные и нагнетательные тракты компрессорных агрегатов марок 202ВП-6/18, 302ГП-6/30 и 402ВП-4/220. Арматура рассчитана на стабильное перемещение сжатого воздуха и различных технологических газов при частоте вращения вала до 1000 об/мин в установках со смазкой либо на сухом ходе цилиндропоршневой группы.

Спецификация и технические характеристики:

• Конструктивный тип: прямоточный клапан серии ПИК;
• Посадочный диаметр седла: 125 мм;
• Комплектность поставки: 8 пластин;
• Назначение узла: нагнетательный и всасывающий тракты;
• Материал изготовления: легированная пружинная сталь Sandvik 7C / Sandvik 20C, демонстрирующая максимальную стойкость к усталостному разрушению при высокочастотных циклических деформациях.

Принцип работы и последствия износа

Запорный механизм состоит из тонких полос, которые под динамическим напором газа прогибаются, распахивая рабочие прорези седла, а при падении давления возвращаются в исходное положение, блокируя обратный поток. Износ рабочих кромок, потеря упругости или образование трещин приводят к утрате герметичности клапанного блока. В этом случае сжатая среда прорывается обратно в полость всасывания, из-за чего оборудование испытывает повышенную тепловую нагрузку, двигатель работает с перегрузом, а система не выходит на паспортное давление.

Регламент монтажа узла:

1. Элементы центруются относительно друг друга по технологическим пазам клапанного блока при помощи направляющей планки опорной плиты.
2. Пластины укладываются вогнутостью (желобчатой плоскостью) строго по направлению к входным отверстиям сопряженного седла.
