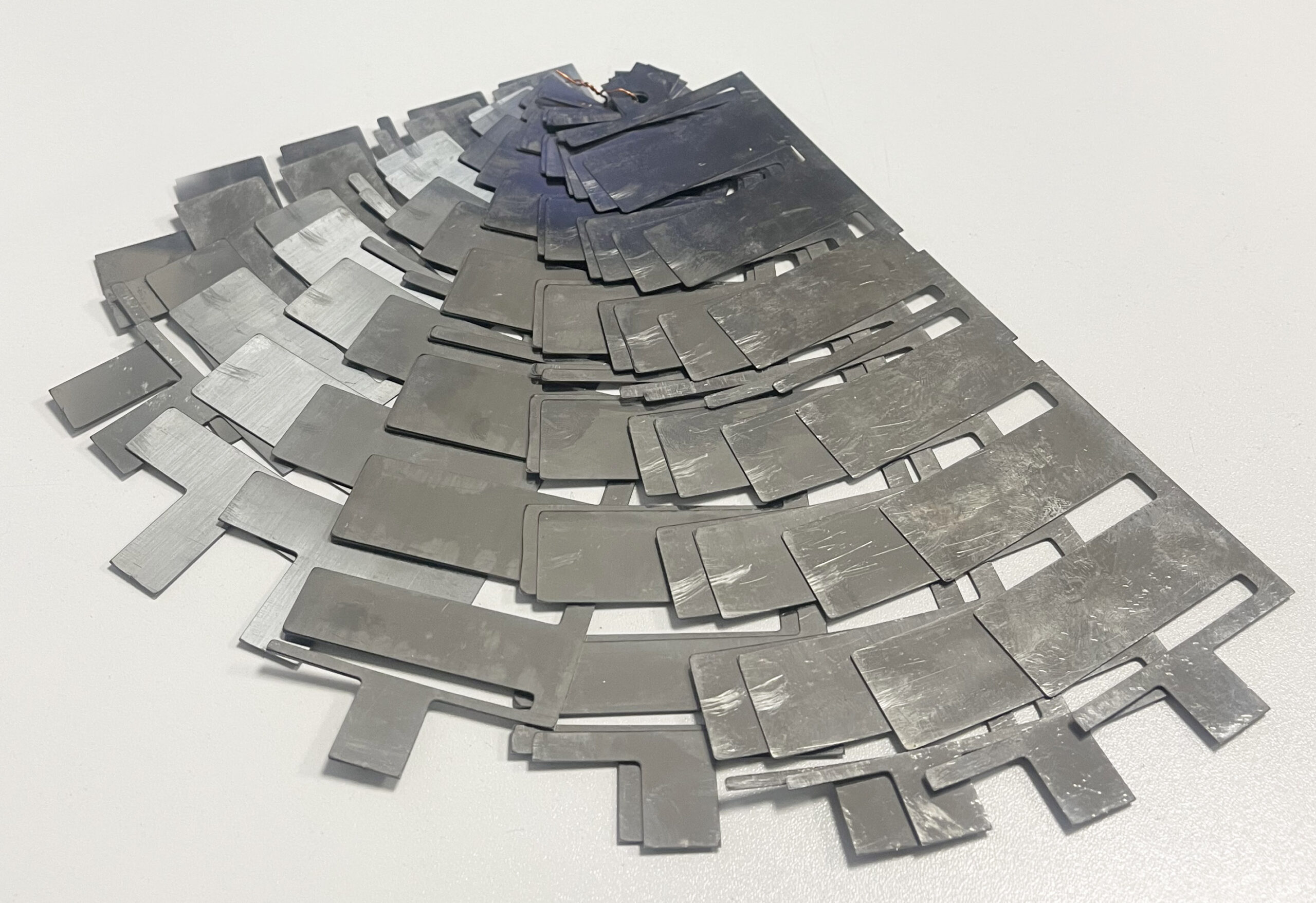

Комплект запорных элементов прямоточного клапана ПИК 250-0,4 А (16 шт.) от ООО «ПКП «ЭНМАШ»
Заводской ремонтный набор сменных стальных полос ПИК 250-0,4 А изготавливается машиностроительным заводом ООО «ПКП «ЭНМАШ» в точном соответствии с регламентом ТУ 3643-001-43503993-2020. Комплект из 16 калиброванных упругих элементов служит для полного восстановления функциональности прямоточных газораспределительных механизмов с крупным монтажным диаметром 250 мм. Узлы инсталлируются в нагнетательные и всасывающие тракты промышленных поршневых установок 202ВП-6/18, 302ГП-6/30 и 402ВП-4/220. Продукция гарантирует стабильное отсечение сред при компримировании широкой гаммы технических газов и атмосферного воздуха на частотах вращения коленчатого вала до 1000 об/мин (в модификациях как с подачей смазки в цилиндры, так и на сухом ходе).
Параметры и материальная база:
- Конструктивный тип: индивидуальный прямоточный клапан серии ПИК;
- Монтажный посадочный размер седла: 250 мм;
- Комплектность набора: 16 рабочих полос;
- Функциональное назначение: линии нагнетания и всасывания;
- Используемый материал: легированная пружинная сталь Sandvik 7C / Sandvik 20C с повышенным пределом циклической выносливости, исключающая пластические деформации и трещинообразование при высокочастотных знакопеременных прогибах.
Динамика работы и диагностика износа
Подвижный затвор образован тонкими стальными полосами желобчатого профиля. При возникновении рабочего перепада давления газовая волна отклоняет пластины, открывая сквозные продольные щели седла для прямотока среды, а при спаде давления полосы мгновенно садятся на кромки, перекрывая обратное движение. Естественная выработка ресурса, микротрещины или деформация кромок ведут к потере герметичности клапанного блока. В результате сжатый газ начинает прорываться обратно во впускную полость: резко возрастает температура цилиндровой группы, электропривод работает в режиме непрерывной токовой перегрузки, а компрессор теряет способность нагнетать требуемое рабочее давление.
Регламент сборки и пространственной ориентации:
- Соосное позиционирование компонентов в пакете клапана обеспечивается сопряжением технологических пазов с направляющей планкой клапанной плиты.
- Все 16 пластин монтируются желобчатым профилем (вогнутой гранью) строго по направлению к входным окнам сопряженного седла.
